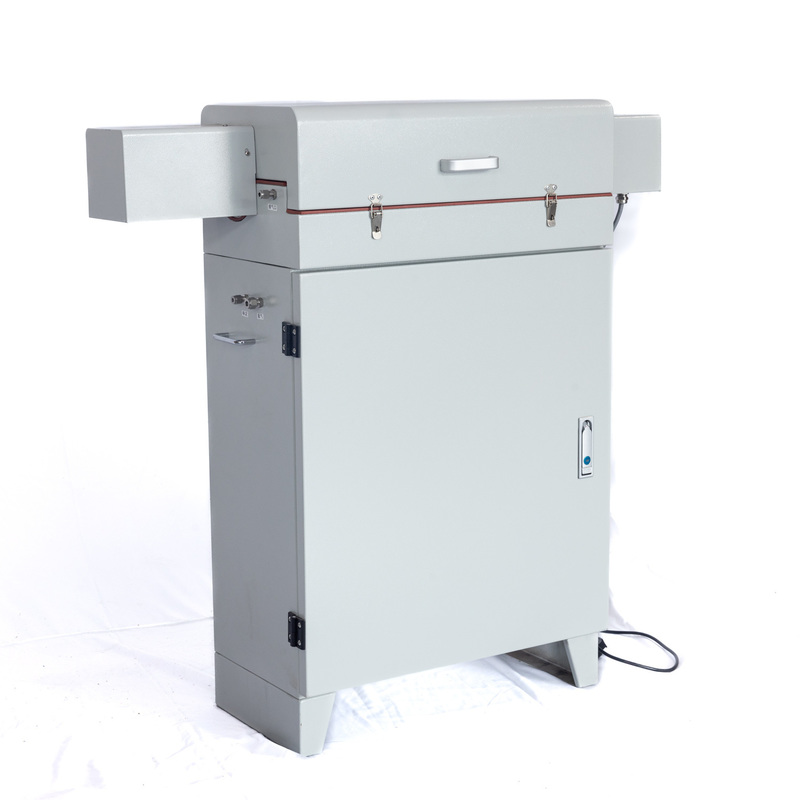

Abfallverbrennung CEMS System zur kontinuierlichen Überwachung der Abgasemissionen von HCl und CO

System zur kontinuierlichen Emissionsüberwachung von Abfallverbrennungsgasen

1Grundprinzip der Konstruktion des Analysesystems WT-400
DieWT-400 Ammoniak-Analysesystemist ein hochtemperaturschützendes Extraktionsüberwachungssystem mit einemLaser-NH3-AnalysatorAlle Teile, die mit dem Gas in Berührung kommen, werdenmit einer Breite von nicht mehr als 20 mm,während des gesamten Prozesses, um eine genaue und stabile NH3-Messung zu gewährleisten.

2. Betriebsbedingungen und Anforderungen

2.1 Allgemeine Bedingungen

• Maximaler Staubgehalt: < 2000 g/Nm3

• Rauchgastemperatur am Probenahmepunkt: ≤ 600°C

• Druck am Probenahmepunkt: -15 bis 15 MPa

• Teer- und Benzolgehalt: < 10 g/Nm3

• Anwesender gesättigter Wasserdampf

2.2 Umweltbedingungen

• DieTemperaturkontrolleist im Freien installiert, während das Gerät in Innenräumen ist.

• Umgebungstemperatur: 5°45°C

• Relative Luftfeuchtigkeit (RH): 20 ∼ 85%

• Luftdruck: 10 ̊106 kPa (abhängig von den örtlichen Bedingungen)

2.3 Versorgungs- und Gasversorgungsbedarf

• Stromversorgung: 220V ±10%, 50Hz ±1Hz, Leistung: 5 kVA (frei von starken elektrischen Störungen)

• Gasversorgung des Systems:

  1. Druckluft- die Probenahmesysteme zu reinigen und Verstopfungen zu verhindern.sauber, trocken, ölfrei, mit einemDruck von 4 ‰ 7 kg/cm2um eine effektive Säuberung zu gewährleisten.

  2. Standardgas- zur Vorbearbeitung, Kalibrierung und Verifizierung des Gasanalysesystems verwendet.

  No.	STandard Gaszusammensetzungen	STandard Gaskonzentration	STandard Gasdruck
  1	N2	≥ 99,9999%	0.5 -10 MPa
  2	NH3	80% der Messwelle	0.5 -10 MPa

3. Merkmale des WTKF200 Online-Überwachungssystem für Ammoniakflucht:

1. Stromgerichtete integrierte Probenahmesonde mit großer Staubgehalt und Staubfilterfähigkeit ≤ 100 g/NM³Keine Verstopfung.

2.Genauigkeit der Staubfiltration: < 0,1 μm

3.Genauigkeit der Analyse: ± 1% FS

4. Reaktionszeit: T90 ≤ 30 s

5. Durchschnittliche Zeit zwischen Ausfällen: MTBF>3 Jahre

6. Wartungszeitraum: > 1 Jahr

7Die Hochtemperatur-Extraktionsprobenahme wird angewandt, um eine Verzerrung der Probenahme und eine genaue Analyse zu gewährleisten.

8- Hochtemperatur- und Konstanteinstufungskonstruktion zur Gewährleistung der Genauigkeit der NH3-Konzentration.

9Das System verfügt über eine automatische Reinigungsvorrichtung, um Staub zu entfernen und zu verhindern, dass es blockiert wird.

10Ausgangssignal: 4-20 mA; Alarmsignal NO/NC, 1A/220V.
